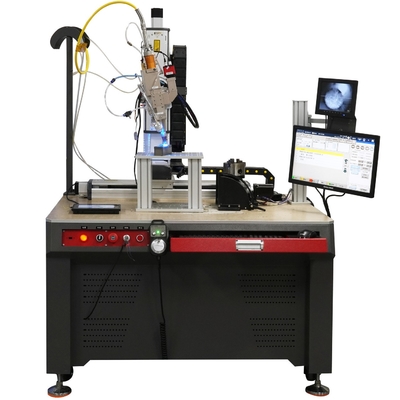

Serie RS - Saldatrice laser ad anello e punto - Tipo ECO per la saldatura del rame
Serie RS - Saldatrice laser ad anello e punto - Tipo ECO per la saldatura del rameDescrizione:
La soluzione di saldatura laser HW-AMB-ECO è una tecnologia avanzata di saldatura laser,il cui principio fondamentale consiste nell'utilizzare contemporaneamente un raggio laser ad anello esterno e un raggio laser a punto interno per ottenere una distribuzione termica più uniforme e una migliore qualità della saldatura. La saldatura tradizionale al laser spesso incontra vari problemi quando il calore locale del pezzo è troppo elevato, come deformazioni di saldatura, porosità, crepe...ottimizzazione della distribuzione del calore, riscaldamento multipunto, distribuzione uniforme, bassa tensione di saldatura e il pezzo non si deforma facilmente. La saldatura è bella e ferma, senza crepe o pori.Sia la resistenza alla saldatura che l'aspetto della superficie meritano la parola "high-end".
I laser HW-AMB possono fornire effetti di saldatura più uniformi e stabili.mentre il fascio di punto centrale esegue saldatura a penetrazione profonda per ottenere una cucitura di saldatura senza pori e spruzzi.
HW-AMB-Adjustable Mode Beam, Hanwei laser è stato dedicato alla ricerca e allo sviluppo del sistema di saldatura del fascio laser AMB per molti anni.
Nel tipo HW-AMB-ECO il nucleo del raggio laser e l'anello sono fissi, non regolabili. Il nucleo laser AMB è 50um-100um.
Ci sono piccoli cambiamenti nel punto luminoso con il cambiamento della lunghezza focale.
Il raggio laser HW-AMB-ECO è focalizzato sulla superficie del pezzo da lavorare attraverso un sistema ottico, formando un anello esterno e raggi laser a punto interno: L'anello esterno è responsabile della trasmissione del laser dell'anello esterno a bassa densità di potenza, utilizzato principalmente per stabilizzare la piscina di fusione e ridurre gli schizzi.Il punto interno è responsabile della trasmissione di laser a alta densità di potenza, utilizzato principalmente per la saldatura a penetrazione profonda.
Serie RS - Saldatrice laser ad anello e punto - Tipo ECO per la saldatura del rameCaratteristiche:
1. Meno schizzi - La stabilizzazione del pozzo di saldatura elimina praticamente gli schizzi. Assorbe più laser internamente nel buco della serratura e nel pozzo di saldatura del pezzo.
2. Alta qualità della saldatura - cuciture di saldatura di alta qualità che garantiscono un'elevata resistenza senza pori, collasso della cucitura, crepe o graffi.
3- Saldatura rapida - Alta efficienza.
4. Maggiore throughput - Maggiore produttività - massimizza il tempo di attività e riduce significativamente il rilavoro delle parti saldate.
5- Bassi costi operativi - beneficiare di tempi di fermo più brevi della macchina, meno post-elaborazione, meno rifiuti e resistenza molto elevata del vetro protettivo.
6- massima flessibilità di applicazione.
7Facile da usare e da mantenere.
8. touch screen - impostazione dei parametri digitali nel monitor.
9. Linguaggio in inglese come standard. (Supporto linguaggio personalizzato nel controller)
10. dimensione del raggio laser regolabile da 0 a 5 mm in base alle esigenze di saldatura.
11. all'interno della testa laser con struttura semplice e elevate prestazioni di tenuta.
12. Lenti estremamente durevoli. Portatore di specchi tipo cassetto - Facile da sostituire.
13Testa di saldatura laser ad alte prestazioni con sorgente laser e controller.
14. Adatto a varie soluzioni di supporto all'automazione.
15- Offerta competitiva.
Serie RS - Saldatrice laser ad anello e punto - Tipo ECO per la saldatura del rameParametri tecnici:
Modello
HW-DH-ECO-MP
Potenza del laser
4000 W / 6000 W
Fonte laser
Potenza media HW-DH / potenza alta HW-DH
Fascio laser
Anello e punto
Core laser
50 mm / 100 mm
Stabilità della potenza del laser
≤ 3%
Potenza laser regolabile
10%~100%
Frequenza di uscita del laser
≤ 20 Khz
Metodo di raffreddamento
raffreddamento ad acqua
Sistema di controllo
HW-AMB
Testa laser
HW-AMB-36
Fotocamera e monitor
Processo di saldatura
Percorso dell'asse X
Opzione
Percorso dell'asse Y
Opzione
Percorso dell'asse Z
Opzione
Viaggio dell'asse rotativo
Opzione
Modalità di funzionamento
CW / QCW / PWM
Software meccanico
Laser HW
Schermata
Laser HW
Dimensione della macchina
875*531*849 mm
Peso della macchina
150 kg / 200 kg
Temperatura ambiente
5~40°C
Umidità ambientale
30%RH~70%RH
Tensione di ingresso nominale
380v 50/60Hz
Consumo di energia
≤ 20 kW / ≤ 30 kW
Serie RS - Saldatrice laser ad anello e punto - Tipo ECO per la saldatura del rameApplicazione:
La tecnologia di saldatura laser HW-AMB-ECO ottiene risultati di saldatura efficienti, precisi e affidabili grazie al suo design unico del fascio laser e al controllo dell'energia.Si tratta di una tecnologia di saldatura avanzata con ampie prospettive di applicazione.
1Ha ampie prospettive di applicazione in settori quali i pacchetti di moduli di batteria, le batterie al litio dei veicoli elettrici, ecc.
2. ampiamente utilizzato nelle industrie della saldatura e della trasformazione, quali le automobili.
3. ampiamente utilizzato nelle industrie della saldatura e della trasformazione come l'elettronica di consumo.
4. ampiamente utilizzato nelle industrie della saldatura e della trasformazione come le navi.
5. ampiamente utilizzato nelle industrie della saldatura e della lavorazione come la gioielleria.
6. ampiamente utilizzato nelle industrie dell'alluminio, del rame, del ottone, dell'oro, dell'argento, della saldatura e della trasformazione.
7. ampiamente utilizzato nelle industrie della saldatura e della lavorazione di materiali speciali, che ha un'elevata riflettività per i laser.
Serie RS - Saldatrice laser ad anello e punto - Tipo ECO per la saldatura del rameVisualizzazione:

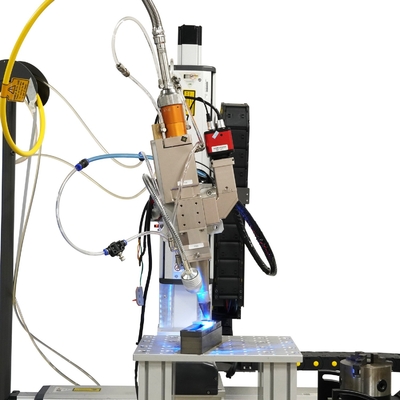

Laser

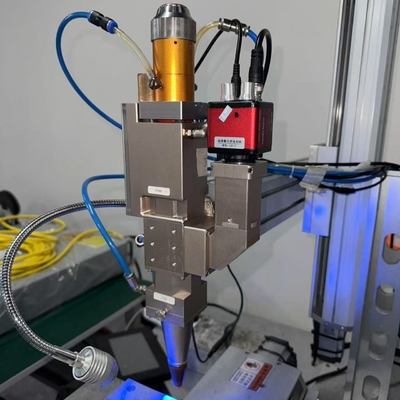

Testa di saldatura
Soffiatura d'aria coassiale
Soffio laterale
Dimensione della macchia luminosa
Serie RS - Saldatrice laser ad anello e punto - Tipo ECO per la saldatura del rameCampione:
Acciaio
Aluminici
Acciaio
Shen Zhen HanWei Laser Enterprise e caratteristica:
Shenzhen Hanwei Laser Equipment Co., Ltd. presenta un ampio portafoglio di apparecchiature laser, inclusi modelli sia desktop che portatili.onda pulsante o continua, laser blu, laser a diodo e tecnologie laser ibride, progettate meticolosamente per soddisfare le esigenze uniche dei clienti.la società offre soluzioni su misura per applicazioni specifiche e fornisce servizi di formazione e supportoCon filiali e filiali distribuite in Europa, Nord America, Asia e Medio Oriente,Hanwei Laser ha costruito una forte impronta internazionale, che serve clienti in tutto il mondo.
Hanwei Laser si concentra principalmente sul settore della saldatura laser, dedicandosi alla fornitura di tecnologie di saldatura laser all'avanguardia per le imprese internazionali di integrazione laser.Il suo obiettivo è fornire una tecnologia di saldatura di qualità superiore a tutti gli integratoriIn quanto una delle poche imprese nazionali di alta tecnologia specializzate e innovative a livello mondiale, è specializzata nella ricerca e sviluppo, nella produzione e nella distribuzione di una vasta gamma di laser di saldatura.sistemi di controllo laser, sistemi ottici laser e processi di saldatura laser in tutta la catena industriale.
